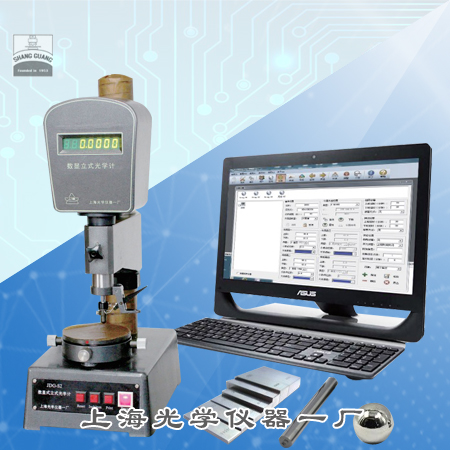

JDG-PC立式比較測量系統

一、產品簡介

   數字式立式光學計是一般是用標準器（如量塊）以比較法測量工件的尺寸。主要用于對五等量塊，量棒，鋼球，線形及平行平面狀精密量具和零件的外形尺寸作精密測量，本儀器頭部亦可作為一個獨立體，在科研，生產過程控制及在線測量等方面，對被測件作微小位移測量，及對非金屬如：薄膜、紙張等的厚度測量。JDG-PC立式光學計軟件分析系統是我廠新開發的高性價比，具有高精度、數據記憶、數據處理等特點的軟件。此軟件采用標準232串口對數據進行采集。它具有先進的電腦記憶及處理功能，界面簡潔，操作方便，自動換算出平均值、較大值、較小值。

二、技術規格

1. 被測件較大長度：200 mm

2. 直接測量范圍：10mm

3. 較小顯示值：0.1 μm

4. 測量力：(2±0.2) N

5. 示值變動性：0.1 μm

6. 較大不準確度：±0.25 μm

7. 讀數方式：數字顯示

8. 較大測量誤差：±(0.5+L/100)μm ，L是被測長度,以mm計

9. 軟件功能

   ①　本系統符合JJG77-2006中華人民共和國國家計量技術規范標準。
   ②　本系統享有獨家版權資格,已在國家版權局登記注冊,登記號：2013SR159162。
   ③　本系統具有國家級計量證書，保證測量系統的精確度和有效度。
   ④　本軟件通過232串口連接電腦，將儀器上的個體數據導入到軟件中。
   ⑤　可以記錄樣品的個體參數，并可自動生成曲線圖。
   ⑥　軟件有強大的數據處理功能，通過個體參數可以自動換算出平均值、較大值、較小值。免除用戶復雜的計算步驟，簡便、快捷、準確的得出結果。
   ⑦　本軟件具有對高精度測量的樣品有著溫度補償功能，大大減少了因受到溫度的變化而影響測量的精度。
   ⑧　本軟件符合JJG 45-1999中華人民共和國國家計量技術規范標準。
   ⑨　軟件自動生成測試報告，并可以word文檔保存以便以后調用。個體參數也可以以word文檔和Excel文檔保存

10. 儀器體積：300×170×410 mm

11. 儀器重量：18 kg
