產品用途

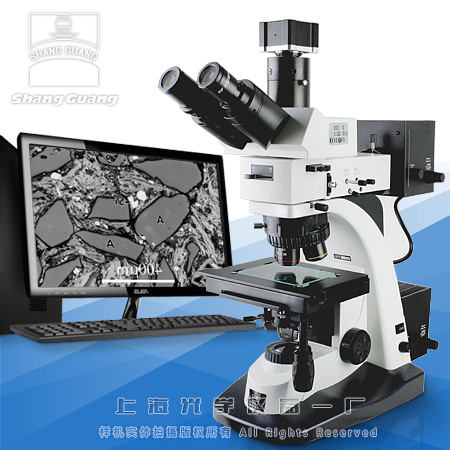

10XB-PC正置型金相顯微鏡,儀器采用了反射和透射兩種照明形式，并配有偏光裝置。在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明場觀察。本儀器配備攝影裝置與顯微鏡相連接拍攝照片等。儀器造型新穎、性能良好、使用方便可靠，可供工廠、高等院校、科研機構及電子工業部門作金相、礦相、晶體、微電子等方面的試驗與分析研究之用。
u 產品特點
Ø 穩定、高品質的光學系統使成像更清晰，襯度更好。
Ø WF10X（Φ25）大視野目鏡，無限遠系統金相物鏡。
Ø 儀器采用了反射和透射兩種照明形式，并配有偏光裝置。
Ø 在反射光照明下可進行明暗場和偏光觀察，又可在透射光照明下作明暗場觀察。
u 技術規格
1. 光學系統:無限遠光學系統
2. 大視野目鏡：WF10X/25mm
3. 平場無限遠長工作距離明暗場物鏡
|
放大倍數 |
數值孔徑 |
工作距離 |
備注 |
|
PL L5X |
0.10 |
29.4 |
標配 |
|
PL L10X |
0.25 |
16.0 |
|
PL L20X |
0.40 |
10.6 |
|
PL L50X |
0.55 |
5.40 |
|
PL L100X（干） |
0.80 |
3.01 |
選購 |
4. 顯微鏡總放大倍率:50X-500X（標配）
5. 轉換器：帶DIC插孔五孔轉換器
6. 雙層移動平臺，尺寸：190×160mm，移動范圍80×50mm
7. 調焦粗、微動同軸調焦，采用齒輪齒條傳動機構，微動格值0.002 mm
8. 照明光源,透射照明:鹵素燈12V/50W, AC85V-230V,亮度可調節
9. 落射照明:帶孔徑光欄和視場光欄，鹵素燈12V/50W，AC85V-230V，亮度可調節
10. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊
11. 顯微鏡工業相機：圖像傳感器:1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
u 儀器成套性
1. 正置金相顯微鏡 一臺
2. 三目觀察鏡筒 一只（在主機上）
3. 大視野目鏡10X 一對
4. 無限遠金相物鏡5X、10X、20X、50X 各一只
5. 玻璃載物片 一片
6. 濾色片（黃、綠、淡藍） 各一片
7. 0.5倍轉用適配鏡 一只
8. YH-3001顯微鏡工業相機 一套
9. 0.01mm校準尺 一片
10. 備用鹵素燈泡 二只
11. 產品合格證、保修卡及說明書 一份
