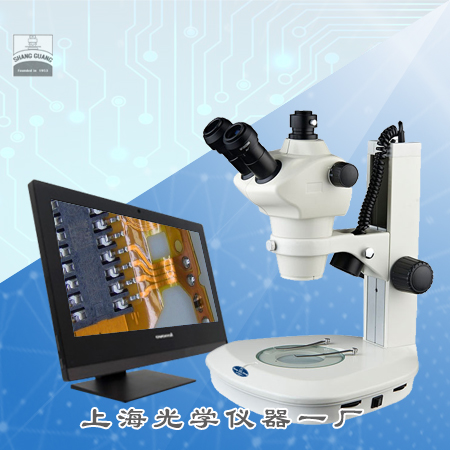

SG-8050ST圖像體視顯微鏡

一、產品用途

SG-8050ST體視顯微鏡主要用于產品的宏觀檢驗,能夠檢驗斷口內的裂紋（擠壓裂紋、淬火裂紋、鑄造裂紋）、裂口、縱向裂紋、焊和不良、疏松、氧化膜、氣孔等宏觀缺陷。也適用于自然領域或工程領域三維物體的觀察及工業電子領域的廣泛應用，也是教育和科研單位的標準配備工具。

二、產品特點

1. 視場寬廣，成像清晰，立體感強。

2. 6.3：1變倍范圍令成像質量更佳。

3. 45度傾斜的觀察頭可作360度旋轉使操作更舒適。

4. 左右目鏡筒可作±5視度調節。

5. 調焦工作范圍43mm，瞳距調節52-75mm。

6. 先進的鍍膜技術，觀察時具有極好的亮度和襯度。

7. 顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 觀察頭：鉸鏈?zhǔn)饺浚?/span>45°傾斜、360°旋轉，瞳距調節范圍52-75mm；雙邊視度調節±5 ，分光比50%/50%

2. 放大倍數，工作距離及視場直徑

3. 物鏡變倍比：6.3: 1 確保像面齊焦性

4. 調焦機構：立臂調焦手輪松緊可調，升降范圍104mm

5. 立臂高：300mm，行程：104mm

6. 光源： 5V3W上下單顆LED照明、獨立開關亮度可調。

7. 載物臺：φ125mm黑白板和有機玻璃板

8. 專用適配鏡：直徑43mm,放大倍率0.5倍 ，內調焦距0～3mm 調焦后可鎖緊

9. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS芯片；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

10. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準配置

1. 體視顯微鏡/1臺

2. 連續變倍鏡頭組/1只（在主機上）

3. 10X平場目鏡/1對

4. 專用適配鏡/1只

5. YH-5001顯微鏡工業相機/1只

6. 校準尺/1片

7. LED照明/1只

8. 磨砂玻璃板/1塊

9. 產品合格證、保修卡及說明書/1份
