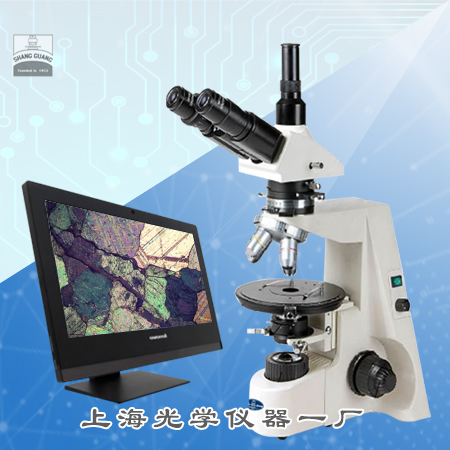

59XB-PC透射偏光顯微鏡(圖像型)

一.產品用途

59XB-PC偏光顯微鏡是地質、礦產、冶金等部門和相關高等院校較常用的專業實驗儀器之一，近年來，隨著光學技術的不斷進步，作為光學儀器的偏光顯微鏡，其應用也越來越廣闊，59XB-PC偏光顯微鏡就是非常適用的產品，可供廣大用戶作單偏光觀察，正交偏光觀察，錐光觀察以及顯微攝影,配置有石膏λ、云母 1/4λ試片、石英楔子和移動尺等附件，是一組具有較完備功能和良好品質的新型產品。

二.產品特點

1. 配置無應力平場消色差物鏡與大視野目鏡

2. 轉換器可調物鏡中心

3. 粗微動同軸調焦機構，粗動松緊可調，帶限位鎖緊裝置，微動格值: 2μm

4. 可拆卸式起偏裝置， 可360°偏振方向旋轉，有0、90、180、270四個檔位，置于孔徑光欄下方

5. 推進式檢偏裝置，可360°偏振方向旋轉，可方便移出光路

6. 圓型旋轉載物臺，360°等分刻度，游標格值6’，中心可調，帶鎖緊裝置

7. 6V20W鹵素燈照明，亮度可調

三．技術規格

1. 光學系統：無限遠校正光學系統

2. 觀察鏡筒：30°傾斜鉸鏈式觀察鏡筒，可進行100％透光攝影

3. 透射轉接器：內置檢偏器，可自由切換正常觀察與偏光觀察，可90°旋轉，推入式勃氏鏡，中心可調，λ，λ/4與石英鍥補償器

4. 平場目鏡：10×/22mm，十字、分化、網格目鏡10×/18mm

5. 無應力平場消色差物鏡：4×、10×、20×、40×(S)

6. 總放大倍率：40×、100×、200×、400×

7. 轉換器：四孔（物鏡中心可調）

8. 載物臺：旋轉式,直徑 160 mm、360°等分刻度，游標精度 6’，中心可調，帶鎖緊裝置

9. 調焦機構：同軸共軸式粗微動調焦,調節范圍 30mm，微動格值 0.002 mm，帶限位裝置

10. 聚光鏡：搖擺式 N.A.1.30 阿貝聚光鏡帶可變光闌

11. 照明系統：鹵素燈 6V30W,亮度可調節，AC 85V-230V

12. 適配鏡：直徑：59mm,放大倍率：0.5倍  ，內調焦距：0～3mm  調焦后可鎖緊

13. 顯微鏡工業相機：傳感器1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

14. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四．標準配置

1. 偏光顯微鏡/1臺

2. 觀察鏡筒/1只（在主機上）

3. 平場目鏡10×/1對

4. 十字、分化、網格目鏡10×/各1只

5. 無應力消色差物鏡4×、10×、20×、40×(S)/各1只

6. λ補償器、 λ/4補償器 、石英鍥補償器/各1件

7. 專用適配鏡0.5×/1只

8. 顯微鏡工業相機YH-3001/1只

9. 測微尺0.01mm/1片

10. 藍色濾色片1片

11. 鹵素燈泡6V30W/2只

12. 產品合格證、保修卡及說明書/1份
