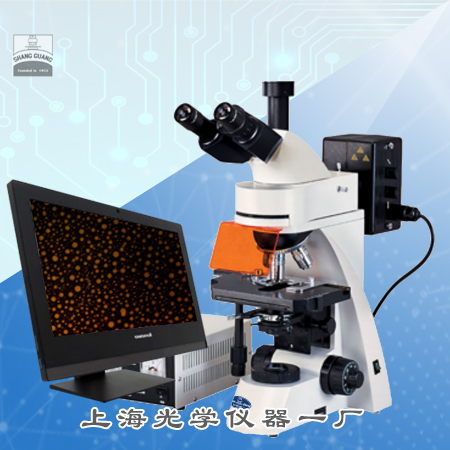

SG-63ALQ瀝青檢測顯微鏡(圖像型)

一、產品簡介

SBS改性瀝青檢測分析熒光顯微鏡SG-63ALQ主要用于改性瀝青聚合物分散狀態的微觀觀察與研究。聚合物改性瀝青作為一種混合體系，是將聚合物溶脹于瀝青中，從而將聚合物的性能傳遞到瀝青上去。聚合物改性瀝青性能的優劣取決于兩者之間的相容性，而聚合物在瀝青中的分散狀態又是相容性好壞的較直觀的反映，因此，聚合物在瀝青中的分散狀態能夠在一定程度上反映改性瀝青共混工藝的好壞及改性瀝青性能的優劣。該系統由三目熒光顯微鏡、500萬數字攝像頭及圖形測量軟件組成，把顯微鏡的光學技術與計算機的圖像技術完美的融為一體，可以清晰地觀測到聚物在瀝青中真實的分布及其形態結構。通過對多個視場的顯微圖像采集分析，可以對改性劑的分布形態進行評估，是SBS改性瀝青微觀研究領域中理想的檢測方法。SG-63ALQ瀝青檢測顯微鏡是我廠專為公路施工中的改性瀝青檢驗提供的一款熒光顯微鏡，實用、簡潔、高性價比，質量好、是改性瀝青檢驗過程中不可缺少的儀器。瀝青檢測顯微鏡，隨著科學技術進步和經濟建設事業的發展，將進一步推動改性瀝青的品種開發和生產技術的發展。

二、產品特點

1. 配大視野目鏡和無限遠平場消色差物鏡，視場大而且清晰

2. 粗微動同軸調焦機構，粗動松緊可調,帶鎖緊和限位裝置，微動格值: 2μm

3. 6V20W鹵素燈照明,亮度可調.

4. SG-63ALQ瀝青檢測顯微鏡配置了數碼攝影系統，各種放大倍率，并由計算機對圖像進行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱。

三、技術規格

1. 光學系統：無限遠校正光學系統

2. 觀察鏡筒: 30?傾斜三目觀察筒

3. 大視野目鏡:WF10X/20mm

4. 無限遠平場消色差物鏡：4×/0.10，10×/0.25，40×/0.65(S)，100×/1.25(s,油)

5. 調焦機構:粗微動同軸調焦, 粗動松緊可調,帶鎖緊和限位裝置板,微動格值:2μm.

6. 轉換器:內向式滾珠內定位四孔轉換器

7. 載物臺:雙層機械移動式,尺寸210mm×140mm,移動范圍75mm×50mm

8. 阿貝聚光鏡:N.A.1.25可上下升降

9. 濾色片:藍濾色片、磨沙玻璃

10. 光源：6V20W鹵素燈,亮度可調

11. 落射器熒光裝置：汞燈燈箱 100W/DC； 電源箱:交流電:110V 或 220V

熒光濾光片組 B激發光波段:450-490nm；

熒光濾光片組 G激發光波段:495-555nm

熒光濾光片組 UV激發光波段320-380nm；

熒光濾光片組 V激發光波段380-415nm

12. 適配鏡：直徑59mm,放大倍率0.5倍 ，內調焦距：0～3mm，調焦后可鎖緊

13. 顯微鏡工業相機：圖像傳感器采用1/2.5" 彩色500萬CMOS；像素點尺寸：2.2μmx2.2μm；分辨率：2592 x 1944；幀率：5fps全分辨率；靈敏度：1.4V/lux- sec(550nm)；自動曝光控制: 8μs-375ms；信噪比: 44dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

14. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯， 比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；圓、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準配置

1. 瀝青檢測顯微鏡/臺

2. 三目觀察鏡筒/1只（在主機上）

3. 無限遠平場消色差物鏡4×、10×、40×、100×/各1只

4. 目鏡WF10×/1對

5. 鹵素燈6V20W，高壓汞燈100W/各1只

6. B、G、UV、V激發濾色片/1組

7. 專用適配鏡/1只

8. YH-5001顯微鏡工業相機/1只

9. 校準尺0.01mm/1片

10. 產品合格證、保修卡及說明書/1份
