產品用途

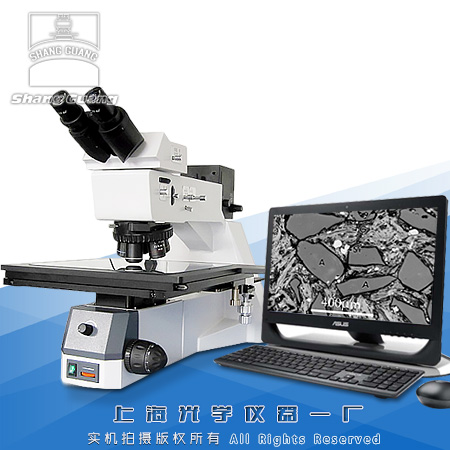

8XB-PC正置(明暗場)芯片檢查顯微鏡廣泛的應用于透明，半透明或不透明物質，比如金屬陶瓷、電子芯片、印刷電路、LCD基板、薄膜、纖維、顆粒狀物體、鍍層等材料表面的結構、痕跡，都能有很好的成像效果。
v 產品特點
Ø 采用了UIS高分辨率、長工作距離無限光路校正系統的物鏡成像技術。
Ø 拓展了物鏡的復用技術，無限遠物鏡與所有觀察法相兼容包括明暗視野法、偏光法，并在每一觀察法中均提供高清晰的圖像質量。
Ø 采用非球面Kohler照明，增加觀察亮度。
Ø WF10X/Φ25超大視野目鏡，長工作距離明暗場金相物鏡。
v 技術規格
1. 光學系統：無限遠明暗場光學系統
2. 觀察頭：30°鉸鏈?zhǔn)饺浚?0mm-75mm
3. 平場目鏡：WF10×/25mm
4. 平場無限遠長工作距離明暗場物鏡
|
放大倍數 |
數值孔徑 |
工作距離 |
備注 |
|
PL L5X |
0.10 |
29.4 |
標配 |
|
PL L10X |
0.25 |
16.0 |
|
PL L20X |
0.40 |
10.6 |
|
PL L50X |
0.55 |
5.10 |
|
PL L40X |
0.60 |
5.40 |
選購 |
|
PL L100X（干） |
0.80 |
3.00 |
5. 轉換器：帶DIC插孔明暗場五孔轉換器
6. 工作臺尺寸：352mm×255mm，移動范圍：250mm×250mm
7. 調焦機構：粗微動同軸，范圍36mm，微動0.002mm
8. 光源：垂直照明，帶孔徑光欄和視場光欄，鹵素?zé)?2V/100W，AC85V-230V亮度可調節
9. 偏光裝置：檢偏鏡可360度轉動，起偏鏡、檢偏鏡均可移出光路
10. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm 調焦后可鎖緊
11. 顯微鏡工業相機：圖像傳感器: 1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。
12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編 輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
v 儀器成套性
1. 明暗場金相顯微鏡 一臺
2. 三目觀察筒 一只（在主機上）
3. 10X目鏡 一對（在主機上）
4. 無限遠長工作距離明暗場物鏡5X、10X、20X、50X 各一只 （在主機上）
5. 0.5倍適配鏡 一只
6. YH-3001數字?jǐn)z像機 一套
7. 0.01mm校準尺 一片
8. 產品合格證、保修卡及說明書 一份
